Оптический прицел

Самодельный прибор ночного видения за 5 минут

Весь процесс его создания автор идеи продемонстрировал на видео. В первую минуту ролика демонстрируется съемка в темноте с помощью обычной камеры с искусственным светом.

В этом состоянии без специальной инфракрасной подсветки ничего не видно. С о второй минуты она включается и видно, что прибор ночного видения хорошо функционирует. В результате камера начнет пропускать инфракрасное излучение.

Для подсветки используем инфракрасный фонарик. В видео автор ролика упоминает мощность фонарика, но в комментарии он сообщает о своей ошибке, когда он называет его мощность. На самом деле мощность его 3 ватта. Инфракрасный фильтр прозрачный, он стоит на линзе камеры.

Далее смотрите, как работает эта камера, которая сделана своими руками, с подсветкой с помощью телевизионного пульта. С пультом инфракрасное освещение работает только на близком расстоянии, но например, для лестничной площадки его будет достаточно. Светит в глаза постоянно который год и без проблем. Проблемы со зрением не заметил ни я не близкие которые тоже находятся у компа.

Светильник состоит из ми светодиодов группами по 3. Светит в лицо. Заметил, что при полной темноте видно свечение кристаллика светодиодов. Раньше не замечал. И мерцание ИК светодиода на пульте тоже в полной темноте стал заметным не вооружённым глазом. А может и раньше так было, просто не замечал. Да и чисто физически если посчитать, то ИК свечения от подобного светильника не достаточно, что-бы разогреть сетчатку глаза до такой степени чтобы нанести ей вред.

Это не лазер. Свет от светильника рассевается. Сжечь сетчатку можно только сфокусированным ИК излучением, по сути ИК лазером.

С обычной ИК подсветкой это не реально. А вот жестким ультрафиолетом сетчатку спалить можно моментально и не обязательно его фокусировать. Если бы камеры пропускали ИК излучение, то цветовой баланс нарушился бы.

Что такое инфракрасный бинокль?

Электронная начинка сохраняется, поскольку через ЖК экран он способен передавать изображение в режиме реального времени. Изменив фильтрацию объектива и повысив у фотоаппарата чувствительность к ИК-диапазону, а также снабдив корпус камеры инфракрасной подсветкой, открываем новые возможности цифровой камеры, способной улавливать объекты в ближнем инфракрасном диапазоне. Также подобное устройство может быть использовано и как тепловизор, различая нагреты предметы, например, оставленный без присмотра утюг, электроплиту или чайник. Для данного эксперимента автор приобрел рабочий цифровой фотоаппарат Samsung S Это обычная мыльница с чувствительностью 50 — ISO, максимальным разрешением x , оснащенная ЖК экраном 2. Раскручиваем все видимые винты со стороны задней крышки фотоаппарата. Это несложно сделать отверткой, проследив, чтобы ничто не мешало ее демонтажу.

Подготовка

Следующим этапом является пристрелка оружия. Данный процесс является наиболее ответственным и подразумевает проведение различных процедур и применение следующих методов.

Корректировка с помощью мушки

Само собой разумеется, что настройка прицела во многом зависит от правильного расположения мушки. Это означает, что мушка должна располагаться ровно, не иметь перекосов или смещений в сторону.

Корректировка при помощи целика

Кроме того, настройка оптики может производиться и при помощи целика. При уходе пули вниз целик необходимо приподнять. И наоборот. При этом необходимо учитывать, что в случае сдвижения мушки в сторону, противоположную некорректному разлету пули, целик сдвигается в ту же сторону.

Выбор позиции

Выбор позиции для пристрелки должен отвечать следующим обязательным требованиям:

Безопасность для самого стрелка и случайных окружающих

Как правило, пристрелка оптического прицела для пневматики происходит на стрелковом стенде или в безлюдном месте.
Важно обеспечить удобство стрельбы. Грамотная пристрелка оптического прицела на карабине или винтовке осуществляется в положении, при котором оружие располагается на горизонтальной поверхности, опираясь на цевье, а не на ствол.
Не следует торопиться менять позицию и производить выстрелы в режиме пулеметной стрельбы

Поскольку при этом происходит не только пристрелка оптики, но и «введение в эксплуатацию» ствола оружия, которое быстро нагревается и может сохранять остатки заводской смазки.

Лучше всего использовать специальный станок для пристрелки оружия. В случае невозможности можно использовать мешки с песком, сошку или удобную горизонтальную подставку. При всем при этом, нельзя забывать, что выбор позиции, которым сопровождается пристрелка оптики, связан с необходимостью постепенного изменения расстояния до мишени.

Выбор расстояния

Комплексная регулировка оптического прицела, установленного на пневматическую винтовку, должна начинаться с ведения стрельбы с небольших дистанций – 15-25 метров. После нескольких выстрелов расстояние следует увеличить. Это позволит как отрегулировать оптический прицел, так и отцентрировать стрельбу и соосность. Увеличивая дистанцию на 30-50 метров, окончательная пристрелка ружья производится с расстояния 250-300 метров. На каждом из этапов пристрелка ружья должна состоять из трех выстрелов.

Выбор пуль

Очевидно, что пристрелка пневматической винтовки с оптическим прицелом должна осуществляться с учетом следующих требований:

1. Использование боеприпасов, рекомендованных фирмой-производителем.
2. Выбор пуль, которые будут применяться в дальнейшем.
3. Соответствие боеприпасов весовым и техническим характеристикам оружия.

При этом необходимо помнить, что чрезмерно легкие пули обладают меньшей дальностью полета. А тяжелые боеприпасы обладают сравнительно низкой точностью и большими показателями разлета.

Выбор мишени

Первоначальная пристрелка оптики на карабине или винтовке может производиться по мишеням любого типа. Идеальным вариантом будут бумажные мишени с нанесенной разметкой тирового или спортивного вида. Впрочем, вполне могут подойти и банки небольшого размера, стеклянные или алюминиевые, бутылки и так далее.

Немаловажным фактором пристрелки являются ТТХ (тактико-технические характеристики) конкретного образца оружия. К ним, в частности, относятся такие показатели, как кратность оптического прицела, начальная скорость стрельбы, прицельная дальность и так далее. Кстати, некоторые из этих параметров весьма существенно способны повысить специальные станки для пристрелки оружия, которые упоминались несколько выше.

Диоптрический прицел своими руками — устройство диоптрического прицела

Существует диоптрический прицел, который делает момент прицеливания более точным, но при этом процесс несколько замедлен. Диоптрический прицел относится к разновидности механических прицелов, устанавливается он на крепление ласточкин хвост. Используя в оружии диоптрический прицел глаз стрелка, направлен на мишень и мушку через специальный разрез, сделанный в корпусе самого прицела. Особенность таких прицелов заключается в том, что мушка и мишень видны четко только в том случае, если находятся в одном фокусе, при правильном прицеливании, в противном случае стрелку не будет видна цель. Минус диоптрического прицела – сложность стрельбы при плохом освещении и медленность, то есть его нельзя быстро перевести на другую цель. Вот поэтому такие прицельные приспособления больше подходят для спортивных соревнований. На нашем портале можно посмотреть видео, как сделать оптический прицел для винтовки, также используются эти прицелы для арбалета.

Сделать диоптрический прицел самостоятельно вполне возможно главное иметь все необходимые материалы, желание и терпение. Чтобы изготовить прицел нужно подготовить материал. Диоптрический прицел представляет собой обычную пластинку, которая имеет маленькое отверстие (0,5-1,5 мм). Можете взять планку любого штатного прицела, который потом придется разобрать, снять размеры с прицельной планки и нарисовать новый чертеж.

фото. Устройство диоптрического прицела

Если нет штатной пластины с прорезью толщиной 0,5 мм, можете взять стальную пластину имеющую толщину 0,6 мм. Далее на заготовке потребуется наметить все нужные линии по подготовленному чертежу и по ним разрезать модель прицела. Чтобы улучшить угол обзора можно обрезать края пластины. Посадочное кольцо делается с помощью обычных круглогубцев, а также сверла с хвостовиком в диаметре 2,5 мм.

В результате у вас получиться готовая деталь, которую потом потребуется подогнать, обработать и собрать прицел.

Изготовленный прицел можно устанавливать на крепление ласточкин хвост. Такие прицелы вполне подойдут для стрелкового оружия в виде арбалетов

После того как вы самостоятельно изготовите прицел или купите новый вам обязательно потребуется выполнить важное задание, а именно пристрелку

Разновидности видеорегистраторов

Ассортимент видеорегистраторов на сегодняшний день довольно велик. Чаще всего их разделяют на следующие категории:

• Car DVR – специализированное автономное устройство для установки в автомобиле;
• NVR – регистратор для работы с видеокамерами IP;
• HDVR – гибридное устройство, способное работать с двумя различными видами камер (типа IP и аналоговыми);
• PC-based DVR – конструируется на базе обычного ПК;
• Standard alone DVR – работа возможна только с аналоговыми видеокамерами.

Наличие возможности ночной съемки обычно обуславливается не конструкцией или особенностями самого регистратора, а камерой.

Устранение смещения прицельной марки

В современной оптике используется светящаяся прицельная марка, обладающая регулировкой яркости. Подсветка марки спустя определённое время должна отключаться автоматически. Таким образом, заряд батареи экономится, ведь многие стрелки забывают отключить батарею. Вообще, прицельные марки бывают следующих типов:

пенёк;
MilDot;
ПСО-1;
Crosshair;

Прицельная марка имеет обыкновение смещаться вследствие отдачи — допускать этого нельзя. Парадокс: подвижность прицельной марки приветствуется в ходе пристрелки винтовки. Корректировка марки осуществляется поворотами барабанчика (ориентироваться нужно на количество щелчков). Шкала смещения варьируется в зависимости от модели прицела и его изготовителя.

Обнаружив смещение марки, стоит исследовать крепление прицела — всё ли вы грамотно сделали? Правильный монтаж — гарантия долголетней службы вашей системы прицеливания. Не стоит экономить, приобретая дешёвые крепления — это самообман, ведущий к потере точности.

https://youtube.com/watch?v=3y9AyOLFDlk

https://youtube.com/watch?v=bitJVkuJcUM

https://youtube.com/watch?v=GOoNHIOV5Mw

Устройство оптического прицела

Объектив

Объектив оптического прицела представляет собой систему из двух или более линз. Наружная поверхность входной линзы объектива чаще всего имеет просветляющее напыление, которое препятствует обратному отражению света и увеличивает светосилу прицела. Цель объектива собрать как можно больше света и передать его дальше.

Три параметра характеризуют качество объектива оптического прицела: чем больше диаметр объектива, чем лучше качество стекла линз и чем лучше качество просветляющего покрытия линз, тем больше светосила оптического прицела, тем ярче у него картинка, тем лучше видно в прицел в сумерках, ночью и при недостаточности дневного освещения.

На некоторых прицелах на объектив надевается светозащитная бленда или антибликовая насадка, которая бывает необходима для предотвращения попадания и затем отражения от линз объектива боковых лучей. Бленда позволяет замаскировать местоположение стрелка и улучшает четкость изображения при ярком солнце.

Оборачивающая система

Объектив оптического прицела выдает перевернутое изображение, оборачивающая система линз, которая формирует на выходе правильное, не перевернутое изображение. В качественном прицеле используется более 10 собирающих и рассеивающих линз, которые объединены в группы.

Оборачивающая система одна из таких групп

Важно чтобы линзы оптического прицела имели надежную фиксацию в корпусе прицела и выдерживали отдачу оружия любого калибра

Прицельная сетка

Прицельная сетка предназначена для наведения оружия с прицелом на цель. Прицельная сетка может располагаться в одной из фокальных плоскостей прицела, объективной или окулярной. Прицельная сетка может иметь разный рисунок, чаще всего она имеет форму креста или полукреста, но существуют и более сложные типы. Некоторые типы прицельных сеток устроены так, что позволяют рассчитать с большей или меньшей точностью, расстояние до цели, по ее известным размерам.

Подсветка прицельной сетки

Прицельная сетка могут быть плохо различима в условиях плохой освещенности, ночью, в сумерках, на фоне темной растительности. Для того чтобы решить эту проблему, в прицел встраивают подсветку прицельной сетки.

Механизм ввода вертикальных и горизонтальных поправок

Механизм ввода вертикальных и горизонтальных поправок нужен для пристрелки оружия и совмещения прицельной сетки с точкой попадания. На прицеле имеются два барабанчика ввода поправок: один перемещает прицельную сетку по вертикали, второй по горизонтали. На барабанчиках нанесена шкала, а вращение барабанчиков происходит со щелчками. Величина угла на который смещается прицельная сетка за один щелчок указано в технических характеристиках прицела.

Корпус прицела

Корпуса оптических прицелов изготавливаются из легких, но при этом очень прочных сплавов. Корпус связывает все узлы прицела в единую конструкцию.

Корпус защищает внутренние части прицела от попадания влаги и пыли, а также защищает их от мощных ударных нагрузок, возникающих при стрельбе.

Окуляр

Окуляр оптического прицела представляет собой группу из нескольких линз. Именно окуляр оптического прицела отвечает за увеличение изображения цели и прицельной сетки. Фокусное расстояние оптических прицелов, предназначенных для установки на винтовки и карабины, обычно составляет 50-70 мм. Это именно то расстояние, с которого нужно смотреть в прицел, для того чтобы изображение в прицеле было четкое и не затемненное по краям. Для подстройки прицела под индивидуальные особенности зрения стрелка на окуляре имеется специальное вращающееся диоптрийное кольцо.

На некоторых прицелах имеется специальный резиновый наглазник, надеваемый на окуляр прицела, который нужен для того, чтобы зафиксировать глаз в одном положении у прицела, а также избежать бликов и засветок на линзе окуляра.

https://youtube.com/watch?v=LAiLgU08qno

Как подсветить цель инфракрасным лучом?

Здесь также существуют две основные схемы. Первая предполагает, что для подсвечивания применяют лазер или светодиод, которые пускают инфракрасный свет с невидимой обычному глазу длиной волны. Лазер генерирует очень узкий луч, кроме того, такой ИК осветитель работает в режиме коротких импульсов, что делает подсветку заметно менее обнаружимой.

Такие схемы довольно компактны, но подсвечивают местность лишь в пределах довольно узкого конуса. Обзор у подобной схемы невелик, поэтому обнаруживать цели на фоне пейзажа будет сложнее. Подходят такие устройства лучше для отслеживания тех целей, которые уже удалось обнаружить.

Гораздо более широкого поля зрения можно добиться, если взять для подсвечивания целей инфракрасный прожектор. У этого устройства лампа помещена в конус рефлектора, а апертуру конуса закрывает линза из материала, отсекающего все волны, кроме инфракрасного излучения. Такой прожектор освещает окрестности широким конусом, поэтому создается достаточное поле зрения. Дальность, на которой можно заметить цель и различить ее на фоне пейзажа, зависит от мощности лампы и может доходить до полукилометра у лучших заводских образцов.

Ремонт прицела своими руками — основные моменты

Настал момент изучить крепление базовых узлов оптического прицела

Учтите, что перед вами хрупкое устройство, поэтому разбирать его нужно с предельной осторожностью. Барахлить он начинает примерно после полутора тысяч выстрелов

Чтобы предупредить грядущие проблемы, подтягивайте крепёжные винты, следите за горизонтальной наводкой.

В этом видео рассказывается как устроен оптический прицел и как его ремонтировать (модель Leapers 3-9×40):

Крепим линзы

Линзы для охотничьего оружия отличаются большим диаметром, предназначенным для стрельбы на малых дистанциях (150-200 метров). Охотничья оптика обладает множеством трущихся поверхностей, которые со временем изнашиваются. Возникают люфты, механические смещения и оптические параллаксы.

Схема линз оптического прицела

Линзы крепятся при помощи герметика. Разобрав прицел согласно нашей инструкции, вы доходите до кольцевой гайки, удерживающей крестовину. Дальше порядок действий такой:

1. выдавливание кассеты (не потеряйте прижимную пружинку);
2. выкручивание передней гайки, линзы и направляющих винтиков (2 шт.);
3. извлечение линз подстройки из внутреннего цилиндра (делать это нужно аккуратно, не придавая цилиндру вертикальное положение);
4. запоминание расположения линз;
5. ремонт.

Если у подстроечной линзы (чаще — передней) раскрутилось стопорное кольцо, резьбу придётся смазать герметиком. Дождавшись высыхания, собираете всю конструкцию в обратном порядке.

Прижимная пружина

В ходе ремонтных действий вы неизбежно столкнётесь с прижимной пружиной, которую нужно не просто сохранить, но и убедиться в её функциональности.

Небольшой совет: откручивать гайки (если под рукой не обнаружилось ремкомплекта) можно остроконечным пинцетом.

Раскрутившиеся винтики и гаечки (если они плохо закручиваются) стоит посадить на герметик. Теперь отремонтированную конструкцию вместе с пружиной необходимо запихнуть обратно в трубу — это достаточно трудоёмкий процесс. Один конец пружины должен заканчиваться зубчиками, другой — быть полностью гладким.

При необходимости (наличие зазубрин) второй конец пружинки нужно отшлифовать. Пружина устанавливается в центральной части прицела — между дырками, предназначенными для барабанчиков юстировки. Труба надвигается на кассету с собранными линзами, при этом пружинку надо удерживать через дырочки.

Смазка

В смазке нуждаются далеко не все детали и узлы оптического прицела. А ещё точнее — нуждаются в этом лишь кольца. Попадание смазки на поверхность линзы крайне нежелательно. Для процедуры смазывания вам потребуются:

• стержни контроля соосности;
• абразивная притирочная паста;
• инструмент (динамометрические отвёртки, ключи и уровни);
• фиксатор резьбовых соединений.

Для крепления прицела используются алюминиевые, стальные и титановые кольца. Смазав их, установите прицел таким образом, чтобы гайки находились по другую сторону от порта ресивера и затворной ручки.

На видео показано как правильно чистить оптический прицел:

https://youtube.com/watch?v=3y9AyOLFDlk

Прицельные сетки

Различные виды прицельных сеток

Прицельная сетка представляет собой либо металлический трафарет (в простейшем случае — две пересекающиеся проволочки), либо стекло с нанесённым на него рисунком. Прицельная сетка размещается либо в первой (находится в середине прицела, изображение в ней перевёрнутое), либо во второй (находится в районе окуляра, изображение прямое) фокальной плоскости прицела.

Для наводки оружия на цель необходимо совместить изображение цели с изображением определённой части прицельной сетки (это может быть пенёк, перекрестье, уголок и т. д.). При пристрелке специальными маховичками перемещают сетку, совмещая её со средней точкой попадания.
Существуют различные прицельные сетки, удобные в различных ситуациях:

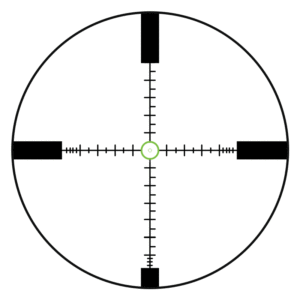

Сетка «крест»

Собирательный образ прицельной сетки «крест»

Позволяет с высокой точностью навести оружие на небольшую и/или удалённую неподвижную цель. Зная угловое расстояние от перекрестья до утолщения нитей, можно оценить угловые размеры цели.

Сетка «пенёк»

Прицельная сетка «пенёк»

Позволяет быстро наводить оружие на цель. Зная промежуток между боковыми линиями, можно оценить угловые размеры цели.

Сетка «ПСО-1»

Прицельная сетка ПСО-1. 1 — шкала боковых поправок; 2 — основной угольник для стрельбы до 1000 м; 3 — дополнительные угольники; 4 — дальномерная шкала

Впервые была применена на советском оптическом прицеле ПСО-1, сейчас применяется на многих прицелах, в основном производства СНГ.

Сетка позволяет с высокой точностью навести оружие на небольшую и/или удалённую неподвижную цель и точно определить её угловые размеры. Имеет дополнительную дальнометрическую шкалу, которая позволяет быстро определить расстояние до стоящего в полный рост человека 1,7 м (есть версии, рассчитанные на иную высоту цели — 1,8 м). Дополнительные прицельные уголки позволяют стрелять на различные расстояния, не перенастраивая прицел.

Одно деление шкалы равно приблизительно 1/1000 радиана или просто одной «тысячной». Расстояние до предмета в единицах длины равняется его размеру в единицах длины, умноженному на 1000 и делённому на его угловой размер в тысячных. Например, если предмет имеет ширину 0,7 м и угловую ширину 4 тысячных, то расстояние до него 0,7⋅1000/4 = 175 м.

Сетка «Mil-Dot»

Собирательный образ прицельной сетки «Mil-Dot»

Такая сетка также позволяет с высокой точностью навести оружие на небольшую и/или удалённую неподвижную цель и точно определить расстояние до цели. Угловое расстояние между точками на сетке — 1 мил. Угловые размеры самих точек, как правило, 0,25 мила, а угловое расстояние между краями соседних точек — 0,75 мила.

Тепловизор для охоты – лучший вариант?

Тепловизор – аппарат для обнаружения цели за счет контрастов температуры. Чем теплее объект, тем ближе его изображение к оттенкам красного. Предметы с низкими температурами отображаются в холодной гамме. Контраст позволяет увидеть животное даже в непроглядной тьме.

Тепловизионные прицелы для охоты эффективны только в случае, когда температура тела цели (зверя) значительно выше, чем у окружающей среды. В противном случае, изображение не контрастно и не информативно.

При выборе аппаратуры обращают внимание на следующие характеристики:

Размер объектива. Данный параметр определяет светосилу охотничьего тепловизора, кратность, угол зрения. Но если прибор планируется использовать для близких целей, то сильное увеличение неудобно: затрудняется поиск из-за небольшого угла обзора.

Разрешение матрицы, выражаемое в количестве пикселей. Чем больше это число, тем лучше детализация, выразительнее изображение.

Частота кадров. Современные модели тепловизоров для охоты имеют частоту 30-50 герц. При низких значениях и высокой скорости перемещения животного прибор отображает его с задержкой

Это менее важно для наблюдательной ночной оптики, чем для охотничьей.

Относительно недавно тепловизоры были громоздкими и тяжелыми, поэтому их мало кто из охотников использовал. Теперь же это весьма компактные устройства. Так, тепловизионный прицел, бинокль, монокуляр – не фантастика, а реальность. Выпускаются даже приставки для смартфонов и планшетов, выводящие изображение на их монитор.

Это интересно: ИК-аппаратура появилась еще в 30-е годы прошлого века. Первые модели датчиков представлялись электронно-вакуумными. Современные системы, благодаря которому появился и популярный среди охотников тепловизор Пульсар, были разработаны лишь тридцать лет спустя.

Снимаем инфракрасный индикатор

Откручиваем все найденные винты сзади фотоаппарата. Это просто выполнить отверткой. Сделать это нужно внимательно, не навредив затвору и клипсу, также, не отключив шлейфы.

Демонтируем ЖК-дисплей, аккуратно отсоединяем от держателя, который затем также удаляем. Освобождаем передающие шлейфы ЖК-дисплея. Плата контроля передачи должна высвободить фронтальную крышку, которую можно отсоединить теперь.

Получив выход на конденсатор для зарядки вспышки, нужно также ему отключить питание, допустим, резистором или тестером.

Отпаяв питание, демонтируем плату контроля фотоаппаратом, оставляя только оптику и матрицу. Именно она нас и интересует.

Откручиваем матрицу с сенсором, удерживающим изображение. В данном фотоаппарате фильтром является небольшое стеклышко, обрамленное в полимер. Его снимаем бережно пинцетом, не нарушив сенсор.

Монтируем все узлы в обратной последовательности, проверяем функционирование фотоаппарата.

Меры безопасности

Бытует мнение о том, что пневматическое оружие само по себе безобидно. На самом деле это не так. Такое оружие является источником смертельной опасности. Даже при использовании самой легкой пневматической винтовки с оптическим прицелом при несоблюдении техники безопасности может произойти трагедия. Причем не только в отношении зверей или птиц, но и даже для самого стрелка, а также для случайных прохожих.

То есть получается, что даже если охотник обладает определенными знаниями и опытом стрельбы и отлично знает устройство оптического прицела, ему в любом случае необходимо знать и следовать следующим элементарным правилам безопасности:

Любое оружие всегда нужно держать в безупречном порядке. Каждое оружие требует за собой особого ухода, его нужно чистить и смазывать. Прицельных приспособлений это тоже касается. Оптика для нарезного оружия по сравнению с оптикой других ружей обладает гораздо большими возможностями. В связи с этим оно наиболее безопасно. А вот пневматическое оружие, наоборот. Оно работает на небольших расстояниях, и в связи с тем, что время для принятия решений существенно сокращается в этот момент, риски попасть не туда и причинить кому-либо вред многократно увеличиваются.
Во время стрельбы нужно быть очень внимательным и крайне осторожным. Ни в коем случае спонтанно не выстреливать, если услышали шорох в кустах

Очень часто из-за неосторожности происходят несчастные случаи.
Рекомендуется применять только лишь штатные боеприпасы и приспособления. К сожалению, очень часто, желая сэкономить на оружии, охотники повышают характеристики своего оружия благодаря применению нестандартных зарядов

В результате этого охотник подвергает опасности не только свою жизнь, но и случайных прохожих. Поэтому, чтобы избежать таких трагедий, необходимо следовать специальной маркировке оптических прицелов.

Устройство оптического прицела

Устройство оптического прицела

Прежде чем лезть во внутренности оптического прицела, разберёмся в его техническом устройстве. Прицел состоит из следующих компонентов:

• Объектив. Это сложная система, состоящая из нескольких линз. Один из ключевых параметров объектива — светосила, она напрямую зависит от его диаметра. Наружная линза покрывается просветляющим покрытием.
• Прицельная сетка. Благодаря ей вы наводите оружие точно. Сетка локализуется в фокальной плоскости вашего прицела (окулярной либо объективной). Простейшие сетки — полукрест и крест.
• Оборачивающая система. Состоит из пары линз, переворачивающих изображение, делающих картинку «прямой».
• Окуляр. Увеличенное прямое изображение подаётся на окуляр, благодаря которому стрелок и рассматривает цель. В прицелах винтовочного типа фокусное расстояние окуляра составляет порядка 50-70 мм. Частенько окуляр оборудован резиновым наглазником.
• Механизм ввода горизонтальных/вертикальных поправок. Совмещает две точки — прицеливания и попадания. Распространены поправочные механизмы двух типов — тактические барабанчики и постоянные устройства поправки. Барабанчики оснащены шкалой, по оси которой вращается маховичок. При настройке стрелок ориентируется на характерные щелчки.
• Подсветка прицельной сетки. Современные прицелы оснащены светодиодом, подсвечивающим центральную часть либо сетку целиком. В некоторых прицелах имеется регулировка яркости, позволяющая отладить приемлемый уровень свечения.
• Корпус. Обычно корпус вашей оптики пластиковый, иногда он изготовлен из лёгкого и прочного сплава. Корпус связывает компоненты прицела в общую конструкцию, устойчивую к перегрузкам, возникающим при стрельбе.
